Mit WLED gibt es unendlich viele Möglichkeiten und eine dieser Möglichkeiten bietet nun die MuPiBox. Ihr könnt eine Boot- und Shutdown-Animation einstellen, während des Abspielens eine Animation bzw. auch Reaktion auf den Sound darstellen. Es sind selbst hier kaum Grenzen an Möglichkeiten gesetzt.
Damit ihr euch das besser vorstellen könnt, haben wir hier ein paar Bilder bzw. Videos für Euch:
Sie sehen gerade einen Platzhalterinhalt von Youtube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
Wie funktioniert WLED?
Einfach gesagt ist WLED erstmal nur eine Software, die auf einem kleinen Mikrocontroller, genannt ESP, installiert wird. Es gibt verschiedene LED-Stripes, die von so einem Controller gesteuert werden können.
Das besondere Feature nennt sich Audio Reactive. Damit wird dank eines kleinen Mikrofons z.B. Musik visuell dargestellt.
Was wird benötigt?
Die fett markierten Einträge sind unsere Empfehlungen:

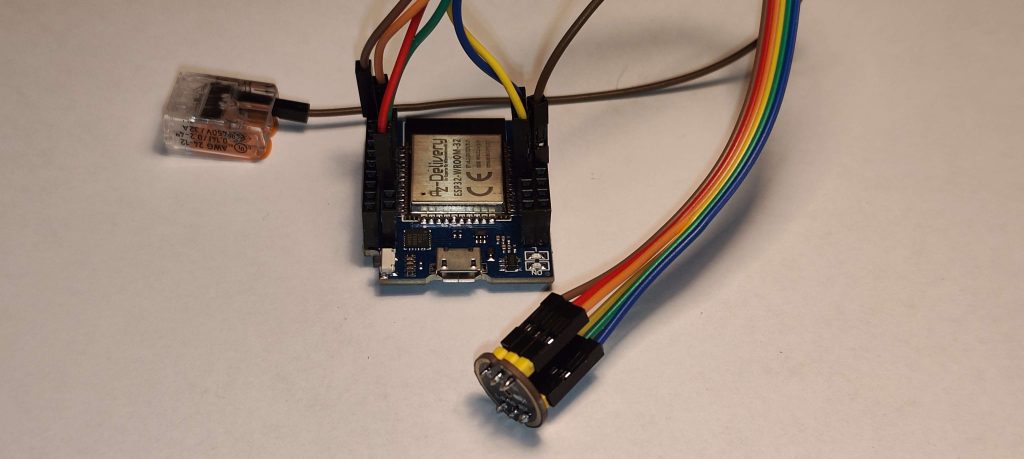

- ESP32 als WLED-Controller (ESP8266 funktionieren auch, allerdings ohne Audio Reactive-Funktionalität):
- hier mit USB-C Anschluss: https://amzn.to/3O7uAqr
- hier mit Mikro-USB: https://amzn.to/48FVM7X
- WLED-Streifen (wir empfehlen hier generell die Marke btf, da diese qualitativ hochwertige LEDs anbieten):
- 144 LEDs auf 1m: https://amzn.to/3HstwJZ
- 60 LEDs auf 1m: https://amzn.to/47LtveG (deutlich weniger LEDs)
- Wenn Reaktionen auf den Ton gewünscht sind, eignen sich folgende Mikros (https://kno.wled.ge/advanced/audio-reactive/):

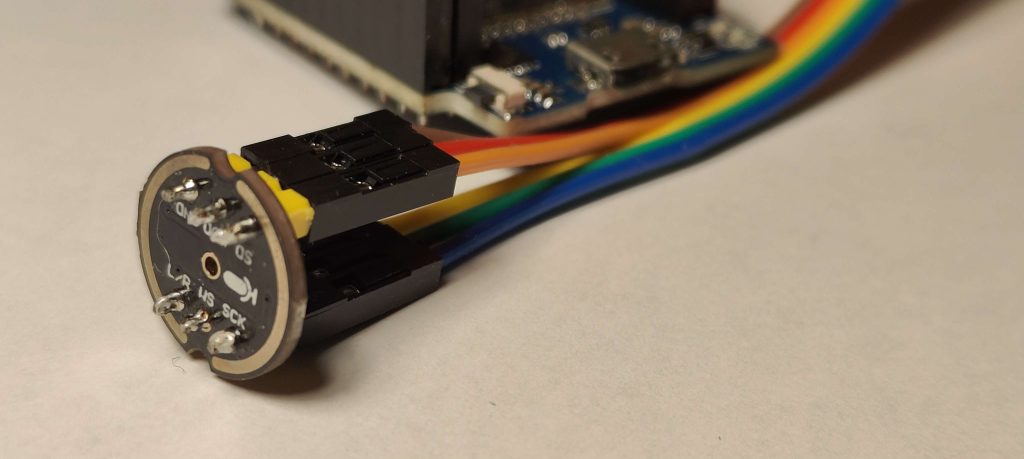

- digitales I2S Mikrofon, empfohlen vom WLED-Projekt: https://amzn.to/492fGKc
- ebenso ein digitales PDM Mikrofon : https://amzn.to/425Vtkc
- analoges Mikrofon MAX9814: https://amzn.to/3SmtN7r
- analoges Mikrofon MAX4466: https://amzn.to/47KE6qz
Optional können z.B. folgende Kabel beim anschließen helfen:
- Jumper-Kabel: https://amzn.to/3S9K5zm
- USB-C Kabel: https://amzn.to/47Klxmi
- USB-C Kabel mit Winkel (wenn es langsam eng wird in der Box): https://amzn.to/495jJFn
- Micro-USB Kabel: https://amzn.to/3SoBQAO
- Micro-USB Kabel mit Winkel: https://amzn.to/3U5crxg
An einen Lötkolben kommt man hier kaum vorbei, für die wenigen Lötstellen fragt mal im Bekanntenkreis um Unterstützung oder ein Leihgerät. Fall ihr damit keinen Erfolg habt, reicht ein einfacher Lötkolben wie dieser hier aus: https://amzn.to/4b66GFG
WLED installieren
Es geht kaum einfacher, als an einem Rechner ein USB Kabel anzuschließen, den ESP daran zu verbinden und diese Webseite zu öffnen: https://install.wled.me/
Hier ist aber wichtig die richtigen USB Treiber vorab installiert zu haben. Solltest Du beim an- und abziehen des USB Kabels keine Veränderung feststellen, dann fehlt der Treiber, oder das Kabel ist einfach nicht optimal. Gerade bei den Micro-USB Kabeln haben wir schlechte Erfahrungen gemacht. Also ruhig mal Kabel durchtesten…
Das WLED-Device sollte sich dann auch in dem Netzwerk der MuPiBox anmelden, damit dort die weitere Konfiguration durchgeführt werden kann.

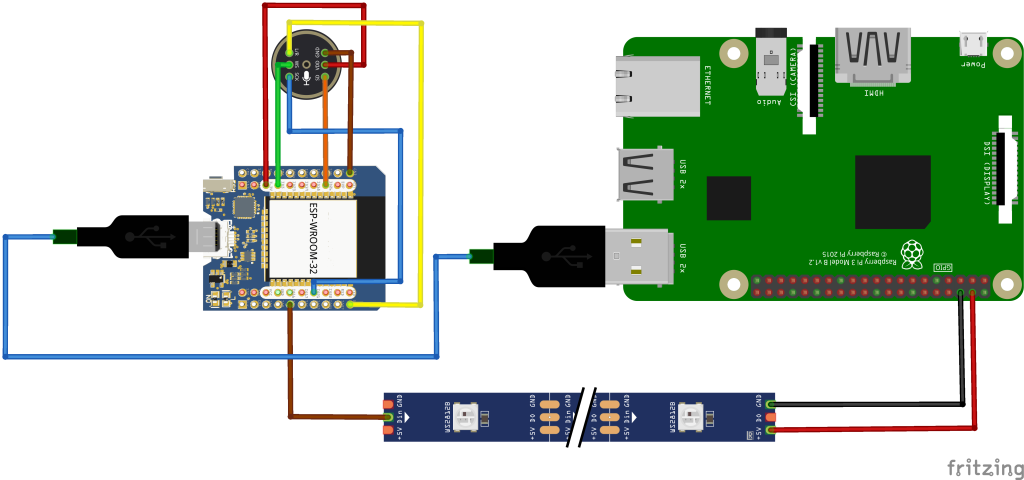

WLED richtig anschließen
ARTIKEL IST NOCH IN ARBEIT….

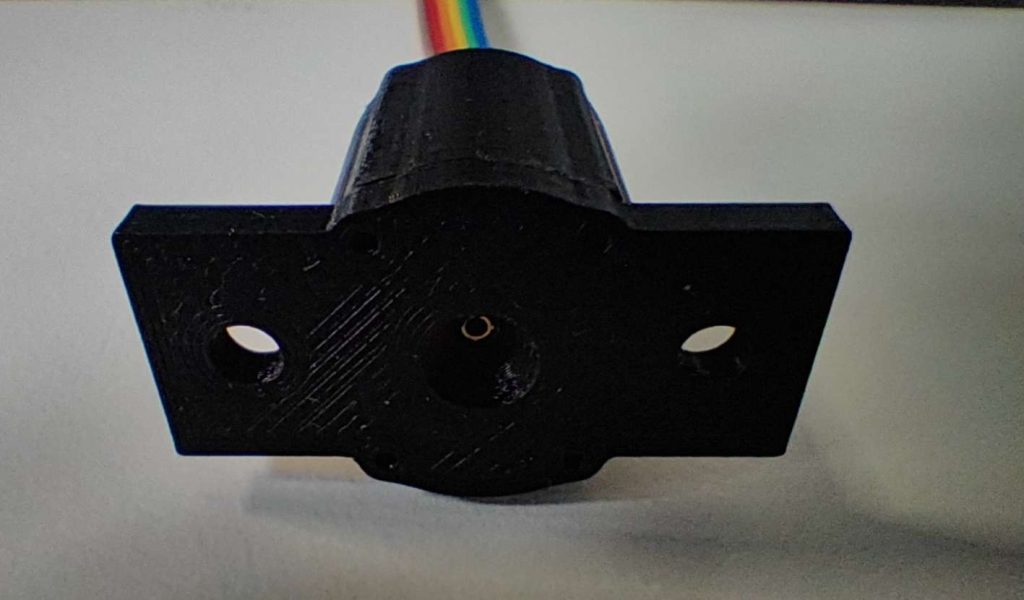

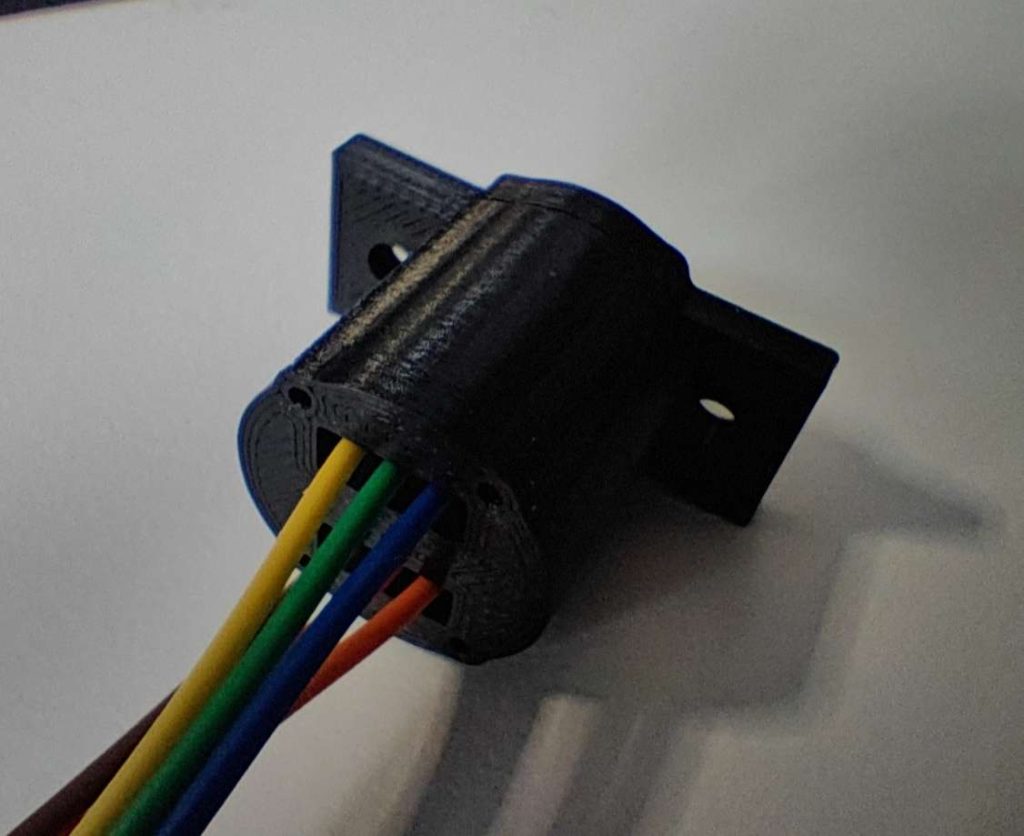

Gehäuse für das INMP441 Mikrofon
Das 3D Model (STL) findest du aktuell in unserm Discord kanal zum herunterladen.
