Deine MuPiBox, Stück für Stück.

Vier Teile bringen Musik auf den Tisch. Alles Weitere macht deine Box persönlicher – von Akku und MuPiHAT bis RFID, Tasten und Drehregler.

Mit 4 Teilen starten Erweiterungen ansehen
Einfach anfangen

Vier Entscheidungen reichen für den Start.

Du brauchst einen Raspberry Pi, ein Display, eine Audioausgabe und eine passende Stromversorgung. Der Rest darf später wachsen.

Pflicht

Raspberry Pi

Die Rechenzentrale. Für NG: Raspberry Pi 3 oder neuer.

Pflicht

Display

5 oder 7 Zoll – passend zu Gehäuse und gewünschter Bedienfläche.

Pflicht

Audio

Lautsprecher, MuPiHAT-Audio oder eine andere passende Ausgabe.

Pflicht

Strom

Stabiles Netzteil – optional mit Akku und Power-Management über MuPiHAT.

Du musst nicht alles auf einmal bauen: Tasten, RFID, spezielle Gehäuse und weitere Integrationen sind Erweiterungen. Für die erste Box darf der Aufbau bewusst einfach bleiben.
Wenn du mehr möchtest

Die Bausteine im Detail.

Hier findest du die wichtigsten Hardware-Bereiche – getrennt danach, was für beide Generationen gilt und was besonders für NG relevant wird.

MuPiHAT Platine
NG + Classic

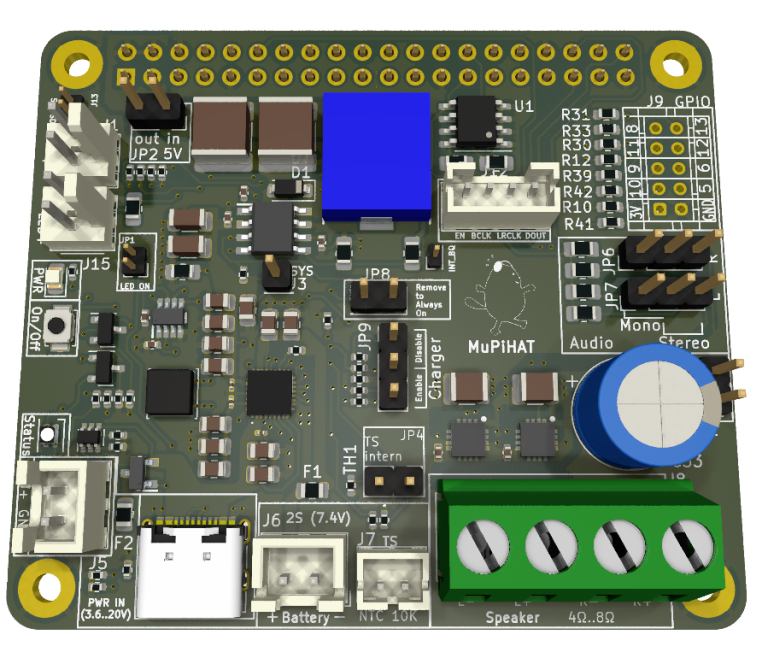

MuPiHAT

Power, Akku, Ein/Aus und Audio in einer für MuPiBox gedachten Erweiterung.

MuPiHAT ansehen →
NG + Classic

Audio

Interne Lautsprecher, MuPiHAT, Soundkarte oder Bluetooth – je nach Aufbau.

Zu Audio & Erweiterungen →
NG + Classic

Gehäuse & 3D-Druck

Vom kompakten Kinderzimmer-Build bis zur individuell gedruckten Box.

Boxen im Showroom ansehen →

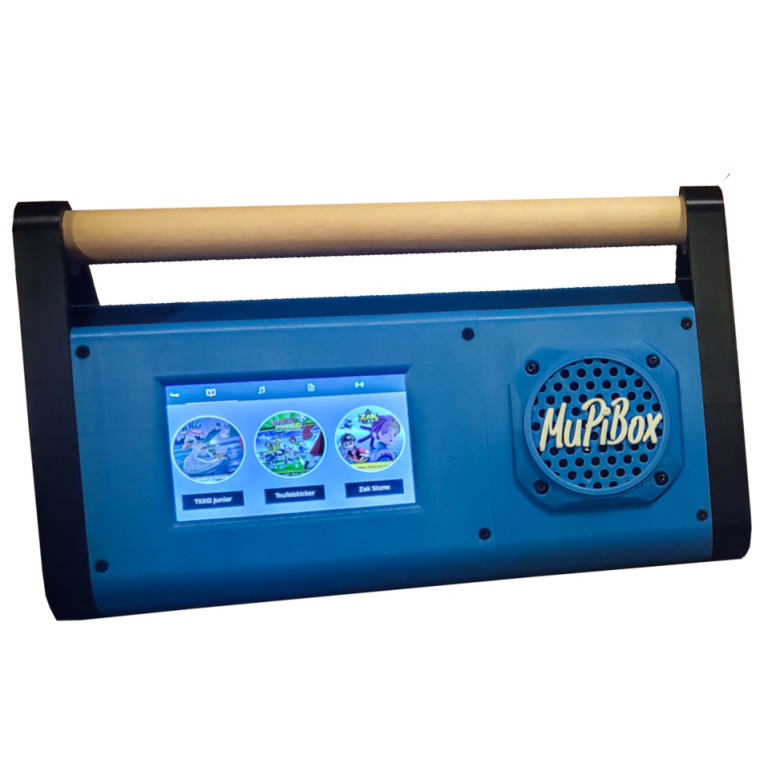

MuPiBox Classic
Classic

Classic-Einkaufsliste

Die konkrete Teileliste, wenn du eine klassische MuPiBox nachbauen möchtest.

Einkaufsliste öffnen →
Optional · Classic + NG

RFID, NFC, Barcode, Drehregler & Lüfter.

USB-Geräte sind für den Einbau besonders bequem. GPIOs brauchst du nur bei echten GPIO-/SPI-Modulen wie dem RC522 sowie bei Drehregler und Lüfter. Der hier empfohlene 13,56-MHz-NFC-Reader ist ausdrücklich ein USB-Gerät und wird nicht am MuPiHAT-J5 angeschlossen.

Einrichtung in NG: RFID ↗ · Tasten & Drehregler ↗ · Lüfter ↗ · GPIO-Belegung ↗

Wichtig bei USB: USB bedeutet nicht automatisch „USB-HID-Tastatur“. Der Neuftech-Reader und klassische Barcode-Scanner arbeiten als Keyboard-Wedge. Der PN532 nutzt in MuPiBox-NG dagegen den separaten USB/UART-(HSU)-Treiber mit 115200 Baud. Beide Wege sind getrennt implementiert; der konkrete PN532-USB-C-Reader muss noch mit echter Hardware abgenommen werden.
RFID & NFC

Die Frequenz muss zu Reader und Karte passen.

125 kHz und 13,56 MHz sind zwei unterschiedliche Welten. Eine 13,56-MHz-MIFARE-Karte funktioniert nicht am 125-kHz-Neuftech – und umgekehrt.

125 kHz · maximal einfach

Neuftech per USB anschließen → EM4100/TK4100 Karte oder Sticker anlernen. Ideal, wenn Plug & Play wichtiger ist als NFC.

13,56 MHz · flexibler mit NFC

PN532 per USB/UART → MIFARE Classic oder NTAG213/215/216. Keine GPIO-Verkabelung nötig.

NG + Classic · Plug & Play

Neuftech USB RFID Reader

Die einfache Lösung: per USB anschließen; der Reader überträgt die Karten-ID wie eine Tastatur. Genau dieses Keyboard-Wedge-Prinzip unterstützt NG bereits.

USB-HID125 kHz

  • keine GPIO-Verkabelung
  • Karten-ID als Tastatureingabe
  • eingebauter Piepton beim Start und beim Lesen

Passende Karten/Tags: 125-kHz-EM4100-/TK4100-Karten oder Schlüsselanhänger. Beim Kauf ausdrücklich auf 125 kHz achten.

Nicht passend: MIFARE, NTAG und andere 13,56-MHz-NFC-Karten.

Neuftech USB RFID Reader bei Amazon *
NG · unterstützt · Hardware ungetestet

PN532 USB NFC/RFID Reader · 13,56 MHz

Die flexible NFC-Lösung: direkt per USB-C/UART, ohne GPIO-Verkabelung. Unterstützt MIFARE Classic sowie NTAG213/215/216.

USB/UART13,56 MHzMIFARE + NTAGkein J5

Technik & Teststatus anzeigen

Der USB-Seriell-Wandler spricht den PN532 über HSU/UART mit 115200 Baud an. Dadurch gibt es keinen Pin-Konflikt mit MuPiHAT, Rotary oder Lüfter.

MuPiBox-NG erkennt passende USB-Seriell-Geräte und bietet PN532 USB (UART / 13,56 MHz) als eigenen Reader-Typ an. Für die Medienzuordnung wird die ISO14443A-UID genutzt.

Teststatus: Softwareseitig implementiert und automatisiert getestet; der konkrete PN532-USB-C-Reader ist noch nicht an echter Hardware abgenommen.

USB NFC/RFID Reader bei Amazon *
NG · Bastlerlösung

RC522 SPI-Modul

Die Bastlerlösung: günstig und kompakt, aber mit echter SPI-/GPIO-Verkabelung am MuPiHAT-J5.

13,56 MHzSPIMIFARE Classic

Pinbelegung & Softwarestand anzeigen
  • 3,3 V → J5 · 3,3 V · GND → J5 · GND
  • SCK → GPIO 11 · MOSI → GPIO 10 · MISO → GPIO 9
  • SDA / SS → GPIO 8 (CE0)

GPIO 25 ist bei unserer Rotary-Empfehlung bereits für den Drucktaster vorgesehen. Noch kein nativer RC522-Treiber in NG.

RC522 SPI-Modul bei Amazon *
Barcode · NG

Für Kinder lieber CCD/LED statt Laser.

Ein USB-Barcodescanner kann denselben Keyboard-Wedge-Grundgedanken nutzen wie der klassische USB-RFID-Reader. Für eine Kinderbox bevorzugen wir einen CCD-/LED-Scanner ohne Laserstrahl.

NG · Kinderfreundliche Wahl

Yanzeo USB CCD 1D Scanner

Für Kinder angenehm: CCD-/LED-Technik statt Laser. Per USB-HID verhält sich der Scanner ähnlich einfach wie ein Keyboard-Wedge-Reader.

USB-HIDCCD / LEDEAN / 1D

Unterstützte Codes & Hinweise anzeigen

Numerische EAN-8-/EAN-13-/UPC-Codes passen bereits gut zum vorhandenen HID-Decoder. Für frei alphanumerische Code-128-Inhalte wird der Decoder noch erweitert.

Als Medienträger reichen normale PVC-Karten, Sticker oder Anhänger mit aufgedrucktem Barcode.

Yanzeo USB CCD 1D Scanner bei Amazon *

Welche Karte für welchen Reader?

  • Neuftech USB 125 kHz: EM4100 / TK4100 · 125 kHz
  • PN532 USB 13,56 MHz: MIFARE Classic 1K / S50 sowie NTAG213 / NTAG215 / NTAG216
  • RC522: MIFARE Classic 1K / S50 · 13,56 MHz; NG-Treiber noch nicht vorhanden
  • Barcode: bedruckte Karte/Sticker, keine Funkfrequenz

125-kHz-Karten & Tags für den Neuftech:

13,56-MHz-Karten & NFC-Tags für den PN532:

NTAG215: Passt zum PN532. NTAG213/215/216 sind NFC Forum Type 2 und ISO/IEC 14443A. MuPiBox benötigt für die Medienzuordnung nur die UID; der 504-Byte-Speicher des NTAG215 muss dafür nicht beschrieben werden.

UID-beschreibbare MIFARE-Karten: Für MuPiBox ist die veränderbare UID nicht nötig. Am besten die vorhandene UID unverändert lassen, damit Zuordnungen eindeutig bleiben.

Die Frequenz steht beim Kauf oft nur klein in der Beschreibung. „RFID-Karte“ allein reicht als Angabe nicht – immer 125 kHz oder 13,56 MHz prüfen.

Bedienung & Kühlung

Drehregler und Lüfter: optional und parallel nutzbar.

MuPiHAT J5: Für Rotary, Lüfter und die RC522-Bastlerlösung stehen unter anderem GPIO 5, 6, 8, 9, 10, 11, 12 und 25 sowie 3,3 V, 5 V und GND bereit. USB-RFID-, USB-NFC- und Barcode-Reader benötigen diese Pins nicht.
NG + Classic

KY-040 Drehregler

Direkte Lautstärke: drehen für lauter/leiser, drücken für eine zusätzliche Aktion.

KY-040GPIO 5 / 6Taster GPIO 25

Anschluss & Classic-Hinweis anzeigen
  • VCC → 3,3 V · GND → GND
  • CLK / A → GPIO 5 · DT / B → GPIO 6
  • SW → GPIO 25 optional

Wichtig: KY-040 mit 3,3 V betreiben. Raspberry-Pi-GPIOs sind nicht 5-V-tolerant.

Classic verwendet historisch noch eine andere Rotary-Belegung; für einen reinen MuPiHAT-Aufbau muss sie auf GPIO 5 / 6 / 25 angepasst werden.

KY-040 bei Amazon *
NG + Classic

Noctua NF-A4x20 5V PWM

Optional für warme Builds: leiser 40-mm-PWM-Lüfter für geschlossene Gehäuse oder höhere Dauerlast.

Noctua 5 V PWMGPIO 12hardware-PWM

Anschluss & PWM-Details anzeigen
  • GND / schwarz → GND
  • 5 V / gelb → 5 V
  • PWM / blau → GPIO 12
  • RPM / grün → unbenutzt

Wichtig: Der Motor wird aus 5 V versorgt; GPIO 12 liefert nur das PWM-Steuersignal. Der NF-A4x20 5V PWM erwartet für saubere Regelung ungefähr 25 kHz.

Noctua NF-A4x20 5V PWM bei Amazon *
MuPiBox-NG

Hardware soll austauschbar bleiben.

NG verwaltet Display, Audio und Eingabegeräte als austauschbare Komponenten. So bleibt deine Box flexibel, auch wenn sich die Hardware später ändert.

Hardware-Übersicht in der NG-Doku ↗

Adminbereich

Hardware-Auswahl in der Verwaltung

  • Displayprofil und Auflösung
  • Audio-Ausgabegerät
  • WLAN-Adapter und Onboard-WLAN
  • Tasten/GPIO
  • RFID-Leser

Du willst einfach anfangen?

Für Classic gibt es eine konkrete Einkaufsliste. Für NG findest du in der Dokumentation eine eigene Einkaufsliste und eine Schritt-für-Schritt-Anleitung zum Zusammenbau.
