Von Anfang an Stand für Olaf fest, dass es eine Vorlage für ein gedrucktes MuPiBox-Gehäuse geben soll. Andreas als Tester bot sich an Olaf’s Ideen umzusetzen und hat diese verfeinert. Insgesamt ist die Version 1 des Gehäuses ein modulares System, es ist möglich ohne Lautsprecher, mit einem oder zwei die Box zu bauen.
Das schöne ist auch, dass es kaum eine Anleitung braucht, wie die Box zusammengesteckt wird. Es ist selbsterklärend…
Druckdateien
Die passenden STL-Dateien findet ihr hier: STL-Vorlagen auf Github
Was wird benötigt?
Ohne versteckte Kosten listen wir hier alles auf, was hilfreich ist oder benötigt wird für die gedruckte MuPiBox:
- Lötkolben zum einlöten von Schraubgewinden: https://amzn.to/3LrXIEv
- Schraubgewinde: https://amzn.to/39Ba5Ri
- passende Schrauben: https://amzn.to/3Mv6MK7
- Kontermuttern für die Lautsprecher: https://amzn.to/3wBFPOb
- Sekundenkleber (zum einkleben des Lautsprechergitters): https://amzn.to/3GcS7Bf
- Holzstäbe zu Tragen der MuPiBox: https://amzn.to/3wqt2iR
- das passende Display für den Einbau in die Box: https://amzn.to/3MuC8Av
- Lautsprecher: https://amzn.to/3LFgFE5
- USB-C auf USB-A Stecker (zur Stromversorgung der Box): https://amzn.to/39yAr6O
- 3D Sprühlack (für die Druckplattenhaftung): https://amzn.to/3womhOy
- Micro-USB Kabel: https://amzn.to/3wDkEeM
- Raspberry Pi 2b, 3b+ oder 4
- Powerbank: https://amzn.to/3ll8XoA
- microSD-Karte: https://amzn.to/36sAcJ1
- OnOffShim: https://amzn.to/3lohExu
- HifiBerry MiniAmp: https://amzn.to/3PnWhu9
- Extension Board: https://amzn.to/3lGeMwl
- Jumper-Kabel: https://amzn.to/3sLtfuN
- Kupfer-Kabel: https://amzn.to/3LsNt2W
- Flachsteckhülsen: https://amzn.to/3loB5q2
- Power Button 3V: Fundinoshop
- 3D Drucker, hier kann ich nichts empfehlen und achtet auf die Druckbettgröße: https://amzn.to/3FWmmvQ
- Filament nach Wahl, ich habe mich für Produkte der Hausmarke von 3D Jake entschieden: 3D Jake
Impressionen

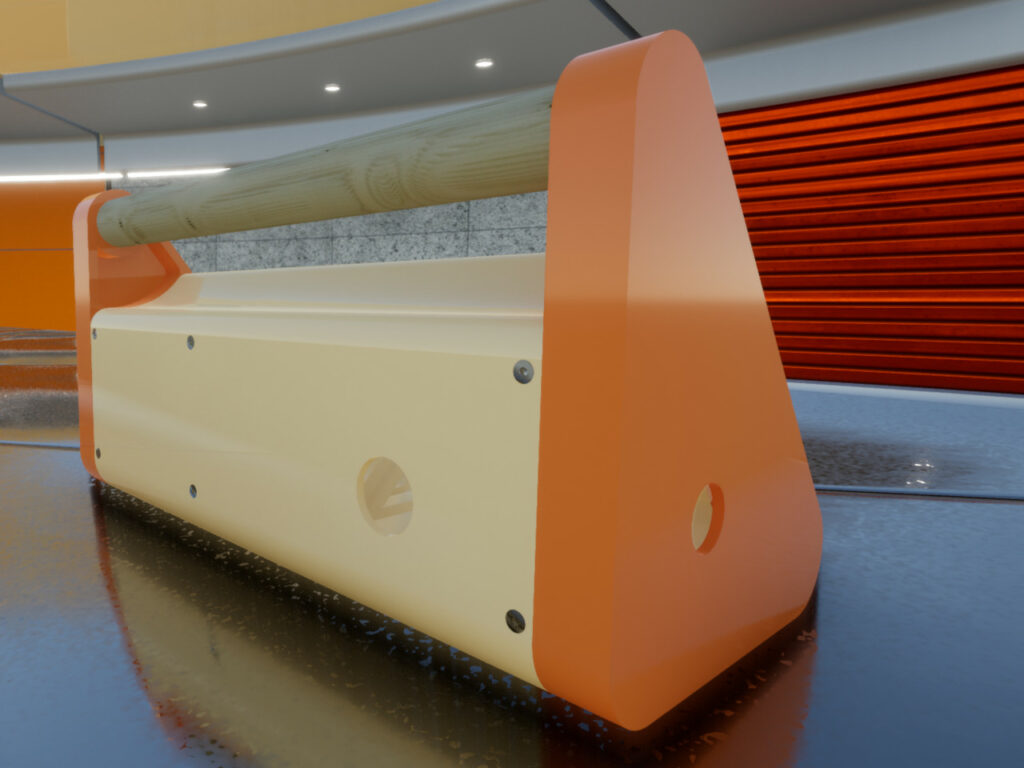

Und nun ein paar Impressionen der Entwürfe und fertigen Boxen:
