Verkabelung / Pinout / GPIO

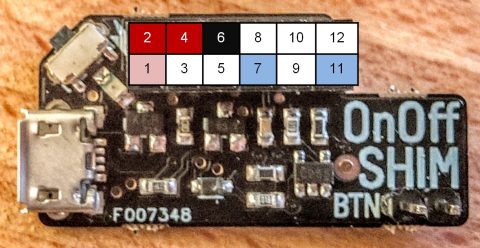

Generell werden wenig Kabel benötigt, da nur der Ein-/Ausschalter verkabelt werden sollte. Wir empfehlen folgende GPIO-Belegung für die MuPiBox mit OnOffShim und HifiBerry MiniAmp:

Pinout

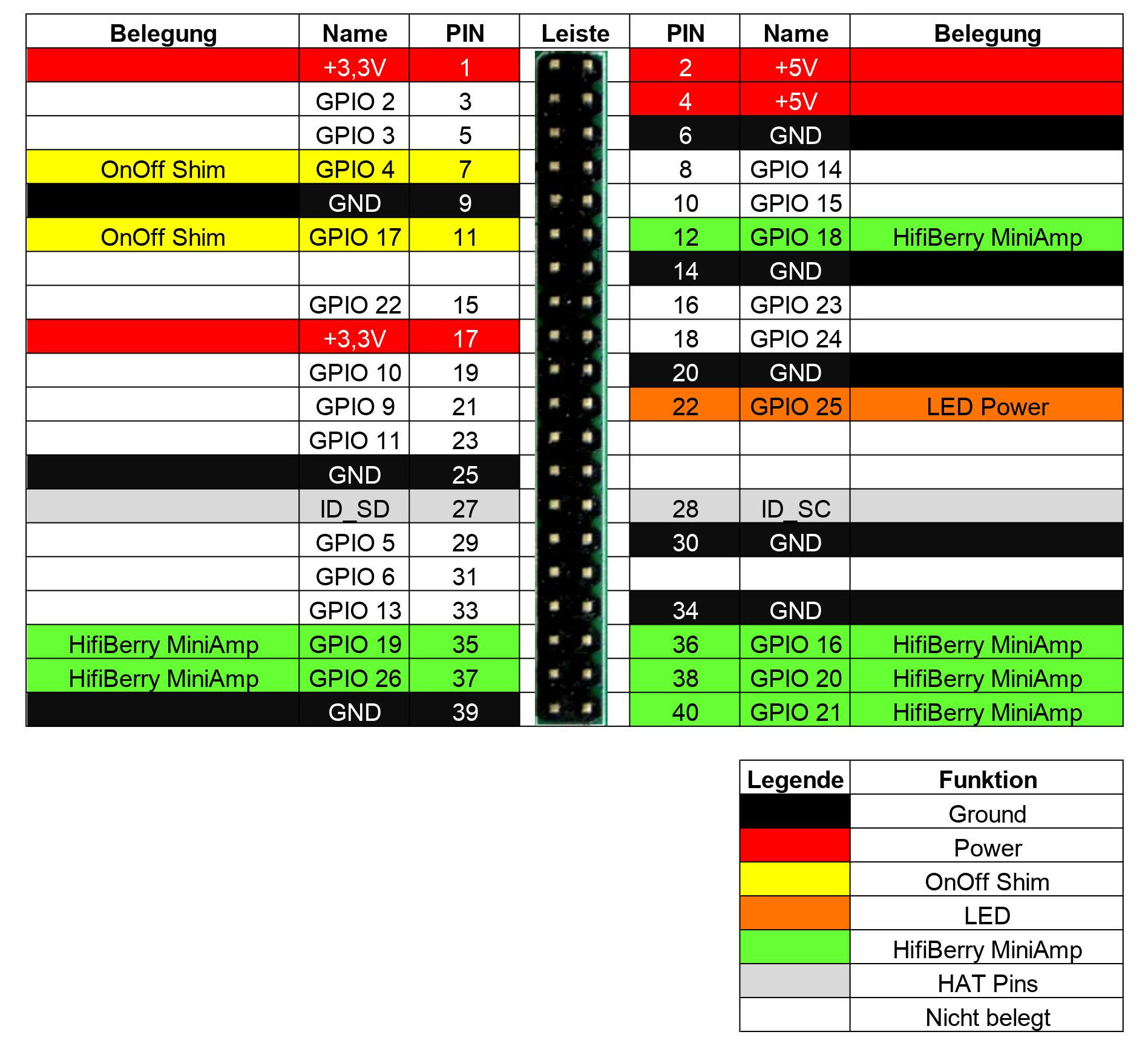

Pinout der MuPiBox

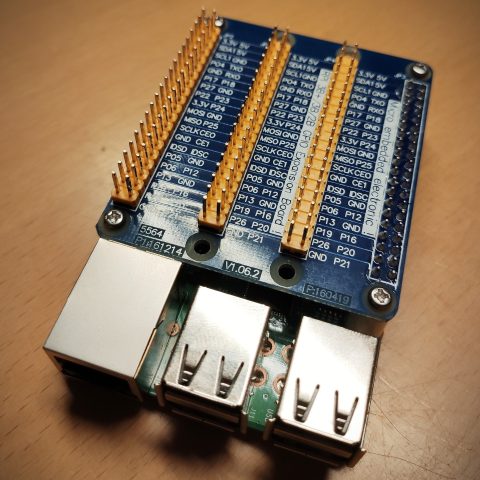

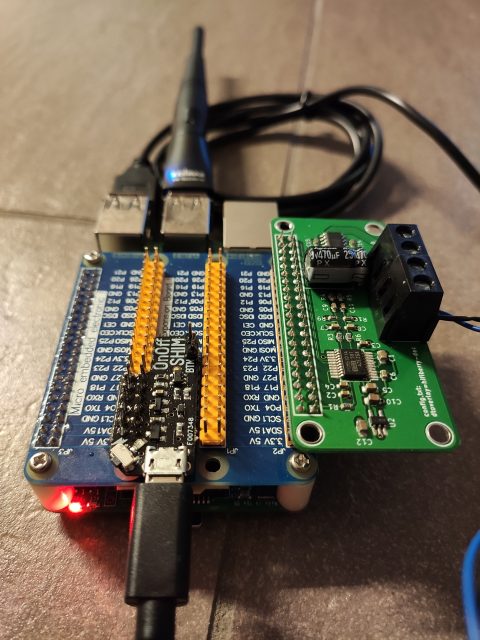

Wir empfehlen die Verwendung eines GPIO Extension Boards. Der Vorteil des Extension Boards liegt darin, dass trotz Anbringung des HifiBerry MiniAmp die PINs zugänglich sind. Außerdem wird der OnOffShim nicht direkt auf dem Raspberry Pi gelötet. Dadurch kann man den Raspberry später auch noch für andere Projekte problemlos verwenden. Das Extension Board und der HifiBerry MiniAmp werden werden einfach gesteckt, der OnOffShim muss gelötet werden.

Bei Benutzung von PowerButtons mit einer LED, die auch mit 3V klar kommt, muss kein Widerstand eingelötet werden. Wir haben mit den Button vom Fundinoshop sehr gute Erfahrung gemacht. Bitte beachtet, dass GPIOs auf maximal 3,3V Leistung ausgelegt ist.
