der MuPiHAT - ein geniales Stück Hardware macht die MuPiBox perfekt

Der MuPiHAT ist die ideale Erweiterung der MuPiBox. Er eint Soundkarte, Netzteil, alle notwendigen Anschlüsse für die MuPiBox und kann außerdem mit Akkus betrieben werden. Mit diesem HAT entfallen eine Vielzahl an Arbeiten und Undervoltage Warnungen gehören am Raspberry Pi der Vergangenheit an.

Ein weiteres großes Feature ist die integrierte Soundkarte, mit der durch einfaches setzen eines Jumpers zwischen Mono- und Stereobetrieb gewechselt werden kann.

Features im Überblick

kompatibel mit Raspberry Pi mit 40 GPIO-Pins (z.B. Raspberry Pi 2 bis 5)
Kontrollierte Spannungsversorgung, inkl. Steuerung zum Ein- und Ausschalten
- kein Undervoltage mehr (kein Blitz im Display)
- Laden während des Betriebes funktioniert
- 3,6 bis 20V Ladung/Betrieb über USB-C
- konstante Spannung – keine Beeinträchtigung durch das An- und Abstecken des Ladekabels
Netzteilfunktionalität – der Raspberry Pi erhält im ausgeschalteten Zustand keinen Strom, kann dennoch jederzeit eingeschaltet werden
Anschlüsse für Button und LED
integrierte Soundkarte
- mit 2 bis 3 W-Class-D-Audio-Amplifier
- für 4 bis 8 Ohm Lautsprecher
- wahlweise Mono- oder Stereo-Betrieb
GPIO, I2C3, 3,3 und 5V sind auf dem HAT

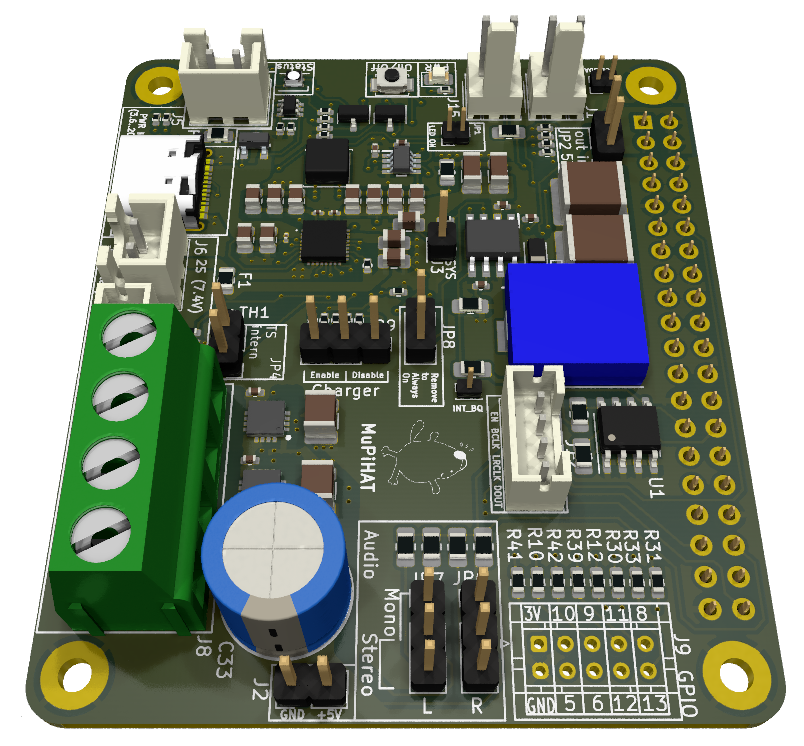

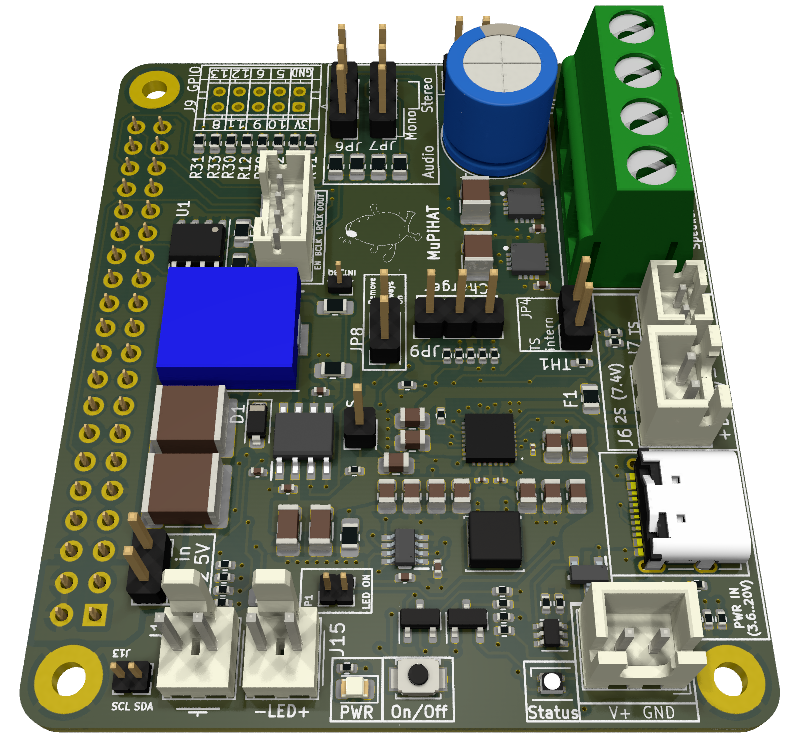

MuPiHAT

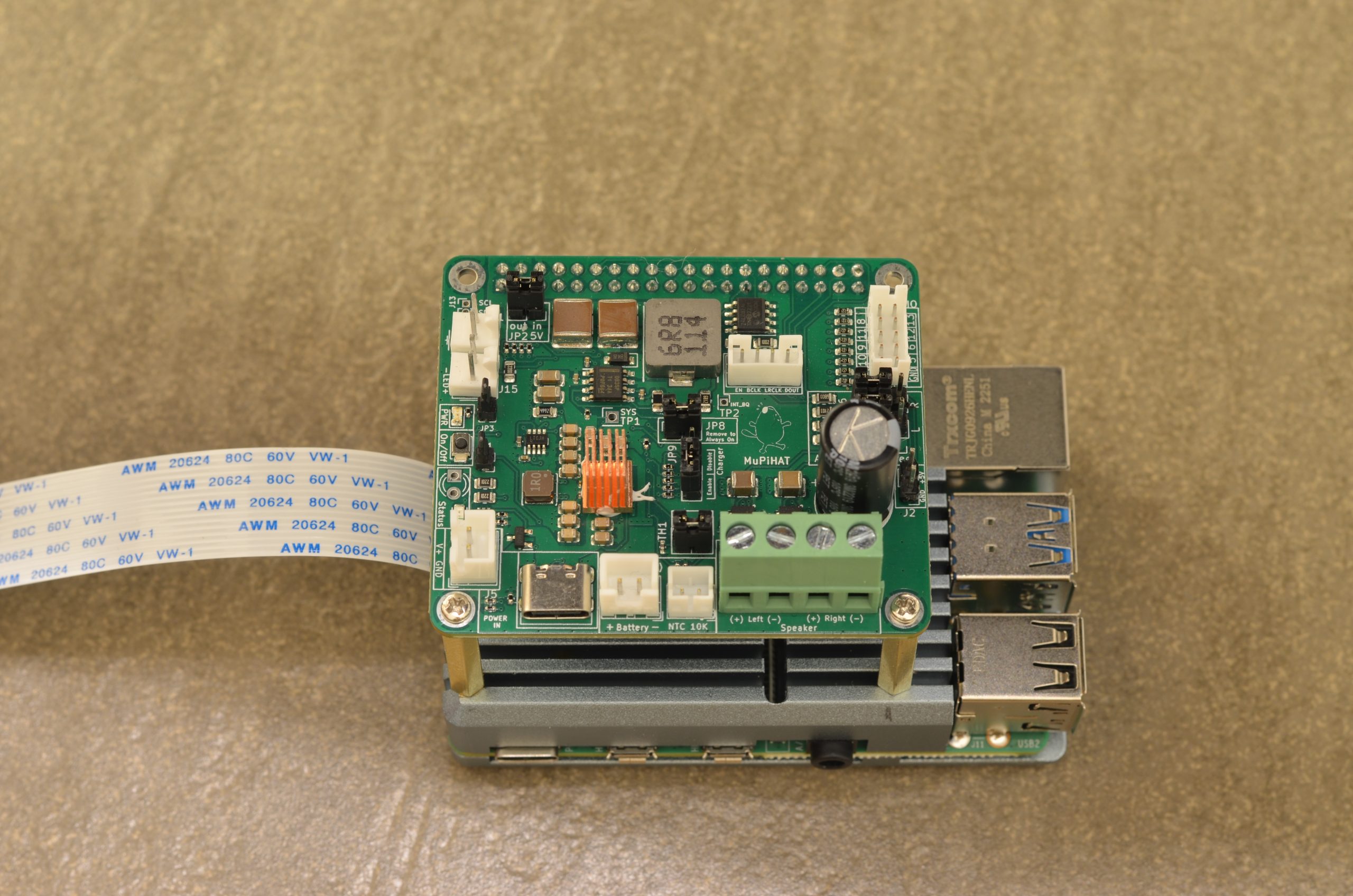

MuPiHAT auf Raspberry Pi 4

Wo kann ich den MuPiHAT kaufen?

Entweder auf MuPiHAT.de oder einfach auch über folgenden Button (Verkauf erfolgt über MuPiHAT.de):

Empfehlungen an zusätzlicher Hardware

Batteriehalter: https://amzn.to/3S5XuJY
Akkus:
- Für den Betrieb im Batteriehalter: Preisvergleich bei Idealo
- Ready to go Akku (vom Team der MuPiBox empfohlen):
  - Version als Block (Samsung Akku): ENERpower 2S2P 10Ah 7.4V
  - Version als Stick (Samsung Akku): ENERpower 2S2P 10Ah 7.4V
- weitere Akkus, hier muss gecrimpt werden:
  - Ansmann 2S1P 7.4V 2600mAh: https://amzn.to/48vWMLG
  - Ansmann 2S1P 7.4V 2600mAh: https://amzn.to/3tKxgDz
  - Preisvergleich bei Idealo
Button zum Ein- und Ausschalten: https://amzn.to/3H7O2zk (wichtig: die LED wird mit 3,3V betrieben)

Wer hat den MuPiHAT entwickelt?

Unser Teammitglied Larson ist das Genie, dem wir dieses Stück Hardware zu verdanken haben. Bei etwaigen Fragen könnt Ihr Euch an Larson per E-Mail wenden: larson [at] mupibox.de

Oder schau direkt im Discord Channel für den MuPiHAT rein: https://discord.gg/gFpSfEm9HP
